Product Details:
Payment & Shipping Terms:
|
Measuring Range: | 0-1000A | Accuracy Class: | 1% |
---|---|---|---|
Operating Temperature: | -20~+70°C | Display Type: | Analog Only |
FQ-RCT01: | 1000A Flexible Current Sensor | Frequency: | 20-2KHz |
Coil Length: | 1000mm | Application: | Power Quality Analyzer |
Linearity Error: | 0.2% | Color: | Red And Blue, Black |
The FQ-RCT01 1000mm length blue color 1000A AC Flexible Coil Current Sensor are designed for easy installed in tight spaces and without the need for dismantling the primary busbar or cables.
This flexible current sensor is used for three phase power quality analyzer. easy to use, can use in small tight spaces. and Excellent linearity.

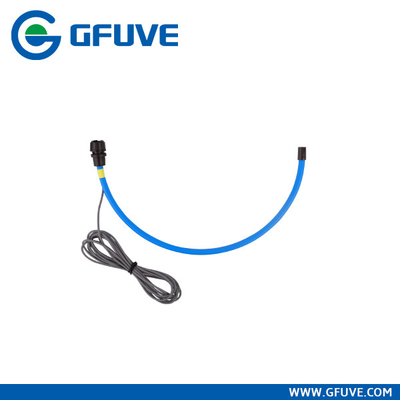

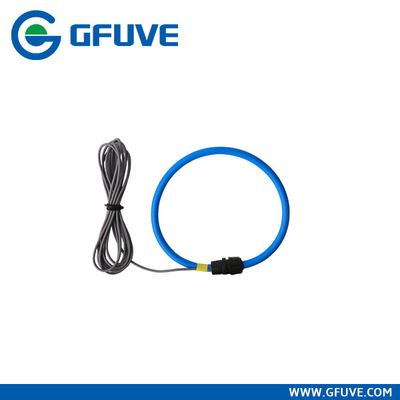

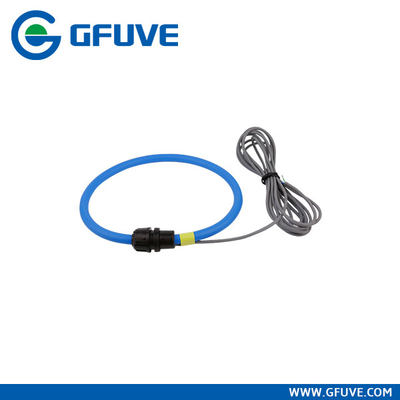

Photos
Electrical parameters | |||||||
---|---|---|---|---|---|---|---|
Model | FQ-RCT01-120 | FQ-RCT01-190 | FQ-RCT01-305 | FQ-RCTA01-120 | FQ-RCTA01-190 | FQ-RCTA01-305 | |
Current range | 10A~30kA | 10A~6000A | |||||
Frequency | 25Hz~20kHz | 45Hz~600Hz | |||||
Output voltage | Rated current | 1000A | 2000A | 3000A | 250A, 500A, 800A, 1000A | 1000A, 1500A, 2000A, 2500A | 1000A, 2000A, 2500A, 3000A |
50Hz | 100mV AC | 200mV AC | 300mV AC | ||||
333mV 1mV/A@1000-3000A(0.5mV/A@4000-6000A) |
|||||||
Max output | / | 3.0V AC max | |||||
Accuracy | <1% @25°C (45-65Hz) | <1% @25°C (45-65Hz) | |||||
Phase error | <60’ @25°C (45-65Hz) | <60’ @25°C (45-65Hz) | |||||
Output sensitivity | ±2% Max (No Calibration) ±0.5% @25°C (With Calibration) |
1% | |||||
Linearity error | ±0.2% (10%-100%I1n) | ±0.2% | |||||
Position sensitivity | ±2% | ±2% | |||||
External influence | ±2% Max | ±1.5% Max | |||||
Power supply | / | 10-30VDC,30mA Max. |
