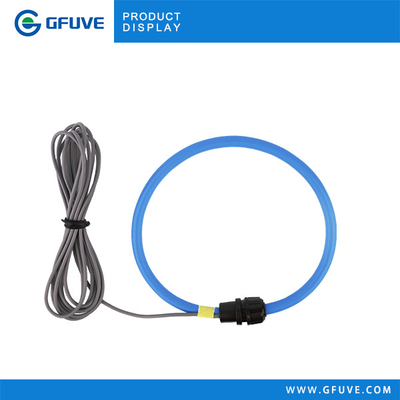

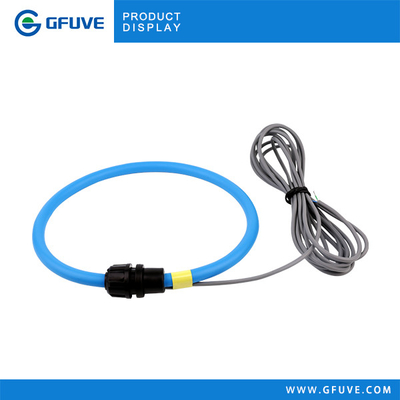

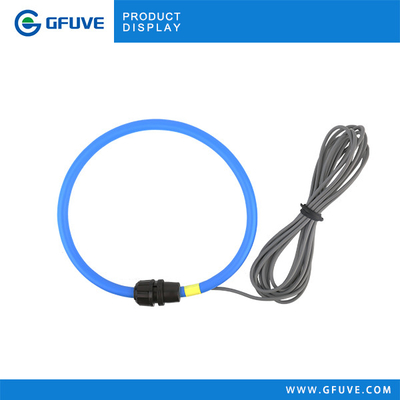

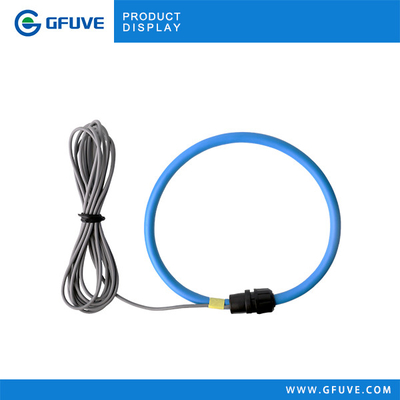

Current Range: | 10A~30kA; 10A~6000A | Frequency: | 25Hz~20kHz; 45Hz~600Hz |
---|---|---|---|
Output Voltage: | 1000A-100mV AC; 2000A-200mV AC; 3000A-300mV AC | Accuracy: | <1% @25°C (45-65Hz) |
Phase Error: | <60’ @25°C (45-65Hz) | Output Sensitivity: | ±2% Max (No Calibration); ±0.5% @25°C (With Calibration) |
Linearity Error: | ±0.2% (10%-100%I1n) | Position Sensitivity: | ±2% |
External Influence: | ±2% Max |
Applications
1. Power quality monitoring
2. Power meters
3. Smart logger
4. Energy sub-meters
5. Distributed measurement systems
Features

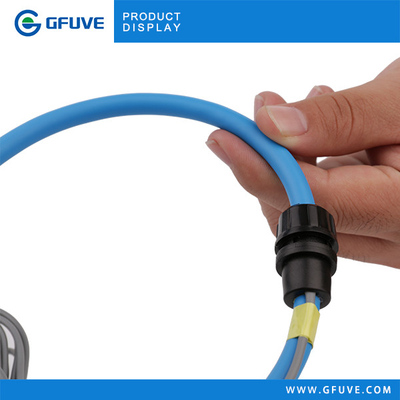

1. Flexible and lightweights

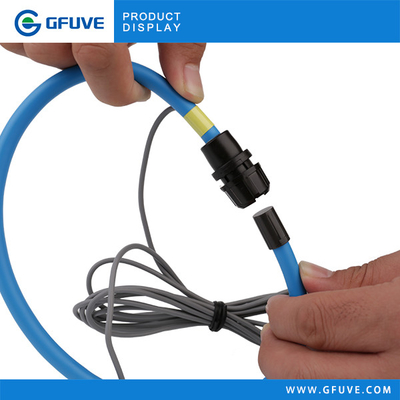

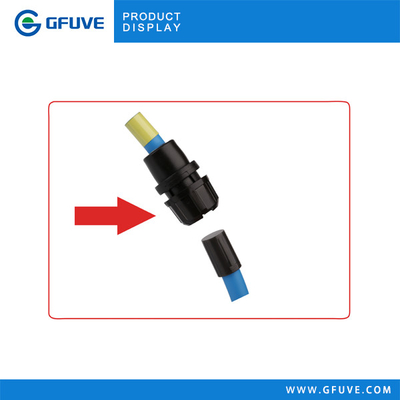

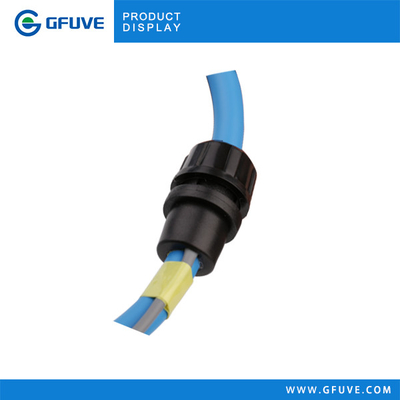

2. Easy & quick installation in tight spaces
3. No danger from open-circuited secondary
4. No core saturation or damage if overloaded
5. Excellent linearity
6. Multi-size are available
General Data
1. Ambient operating temperature: -20°C ~ +70°C
2. Ambient storage temperature: -25°C ~ +75°C
3. Standards Safety:IEC 61010-1:2001, 600 V CAT III
Electrical parameters | |||||||
---|---|---|---|---|---|---|---|
Model | FQ-RCT02-120 | FQ-RCT02-190 | FQ-RCT02-305 | FQ-RCTA02-120 | FQ-RCTA02-190 | FQ-RCTA02-305 | |
Current range | 10A~30kA | 10A~6000A | |||||
Frequency | 25Hz~20kHz | 45Hz~600Hz | |||||
Output voltage | Rated current | 1000A | 2000A | 3000A | 1000A,1500A, 2000A,3000A | 2000A,3000A, 5000A,6000A | 3000A,4000A, 5000A,6000A |
50Hz | 100mV AC | 200mV AC | 300mV AC | ||||
333mV 1mV/A@1000-3000A(0.5mV/A@4000-6000A) |
|||||||
Max output | / | 3.0V AC max | |||||
Accuracy | <1% @25°C (45-65Hz) | <1% @25°C (45-65Hz) | |||||
Phase error | <60’ @25°C (45-65Hz) | <60’ @25°C (45-65Hz) | |||||
Output sensitivity | ±2% Max (No Calibration) ±0.5% @25°C (With Calibration) |
1% | |||||
Linearity error | ±0.2% (10%-100%I1n) | ±0.2% | |||||
Position sensitivity | ±2% | ±2% | |||||
External influence | ±2% Max | ±1.5% Max | |||||
Power supply | / | 10-30VDC,30mA Max. |
