11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER

China 11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER supplier
11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER supplier 11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER supplier 11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER supplier 11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER supplier 11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER supplier

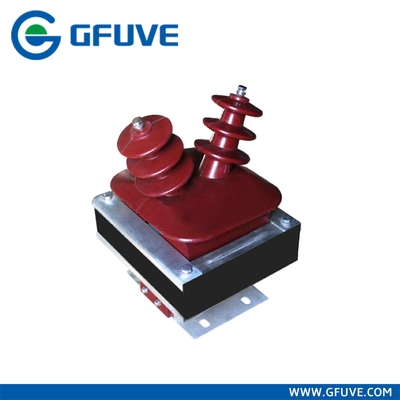

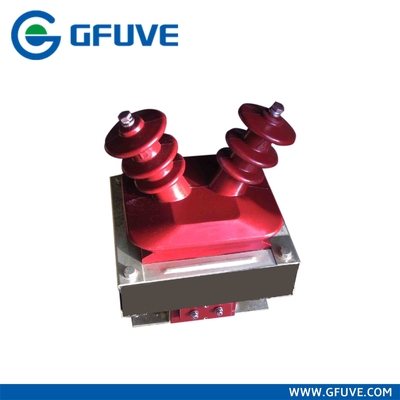

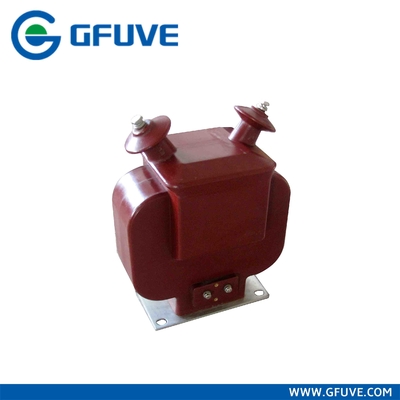

Large Image :  11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER

Product Details:

Place of Origin: Beijing, China
Brand Name: GFUVE
Certification: ISO 9001 : 2008; CE
Model Number: GFJDZ0929-10

Payment & Shipping Terms:

Minimum Order Quantity: 1SET
Price: USD1---350
Packaging Details: Standard export box
Delivery Time: 7days
Payment Terms: T/T, Western Union, Paypal
Supply Ability: 10000pcs/month
Contact Now
Detailed Product Description
CLASS: 0.2, 0.5

GFJDZ0929-10 11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER



The Model GFJDZ0929-10 11KV dry type voltage instrument transformer is single-phase multi-winding whole sealing epoxy pouring product. It is installed in indoor medium voltage switchgear for measurement of voltage and electric energy as well as relay protection in the electric system of rated frequency 50/60Hz and rated voltage 12kV or below. Design in accordance with Standards IEC60044-2, IEC61869-3 and ANSI/IEEE C57.13.

11KV DRY TYPE VOLTAGE INSTRUMENT TRANSFORMER

PARAMETERS

Technical parameters
Standards IEC60044; IEC 61869; ANSI/IEEE C57.13
Rated Voltage 10KV, 6KV
Rated load ≤25VA
Rated frequency 50Hz or 60Hz
Cosø 0.8 (lag)
Phase number Single
Rated insulation level 12/42/75KV, 7.2/32/60KV
Class of pollution II
Mechanical parameters
Material Epoxy resin
Weight (kg) 28
Operating conditions
Operating temperature -25°C to +55°C
Daily average temp <+40°C
Storage temperature -40°C to +70°C
Altitude <1000 meters
Condition No existence of severely begrimed, erosive and radioactive gas in the air. Permission of long-term operation under rated current.

TECHNICAL PARAMETERS

Model Rated Voltage Ratio(KV) Accuracy class combination Rated Output
(VA)
Limiting Therminal Output(VA)
GFJDZ0929-10 10/0.1/0.1 0.2/0.2
0.2/0.5
0.5/0.5
20/20
20/20
25/25
400
GFJDZ0929-6 6/0.1/0.1

DOWNLOAD CATALOGUE

http://www.gfuve.com/upfile/pdf/GFJDZ0929-10-Voltage-Transformer-GFUVE.pdf
